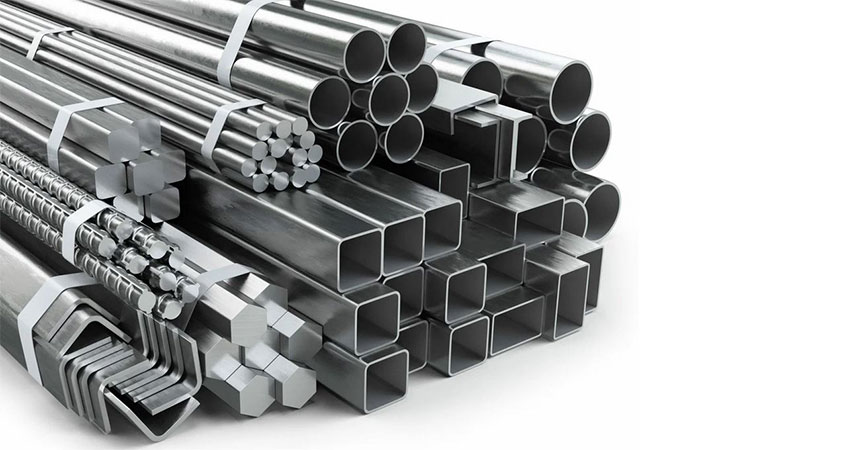

انواع پروفیل آهن و کاربرد هرکدام در ساختمان و صنعت
پروفیل آهن یکی از مقاطع پرکاربرد در ساختمانسازی، ساخت تجهیزات صنعتی، تولید در و پنجره و اجرای سازه‌های فلزی است. این محصولات در شکل‌ها، ابعاد، ضخامت‌ها و مشخصات فنی مختلف تولید می‌شوند و انتخاب نوع مناسب پروفیل به کاربرد، میزان بار، شرایط محیطی و الزامات پروژه بستگی دارد.
انواع پروفیل آهن را می‌توان از نظر شکل مقطع، کاربرد، وزن، جنس و روش تولید دسته‌بندی کرد. برای مثال، قوطیهای مربع و مستطیل در گروه مقاطع بسته قرار میگیرند، درحالی‌که نبشی، ناودانی و پروفیل Z از نمونههای مقاطع باز هستند. از طرف دیگر، پروفیل سبک و سنگین بر اساس مشخصات وزنی و ضخامت دسته‌بندی می‌شوند و پروفیل ساختمانی و صنعتی بیشتر به حوزه مصرف اشاره دارند.
در این راهنما از آداک آهن، انواع پروفیل، کاربرد هر گروه، تفاوت‌های مهم و نکات انتخاب و خرید آن‌ها را بررسی می‌کنیم.
انواع پروفیل آهن بر اساس شکل مقطع
یکی از رایج‌ترین روش‌های دسته‌بندی پروفیل‌ها، توجه به شکل سطح مقطع آن‌هاست. از این نظر، مقاطع فولادی به دو گروه کلی باز و بسته تقسیم می‌شوند.
| نوع پروفیل | شکل مقطع | کاربردهای رایج |
|---|---|---|
| قوطی مربع | مربع توخالی | ساخت فریم، شاسی و برخی اجزای سازه‌ای |
| قوطی مستطیل | مستطیل توخالی | چارچوب، شاسی، سازه‌های فلزی و تجهیزات |
| پروفیل Z | شبیه حرف Z | پرلین و اجزای سقف سوله |
| پروفیل C | شبیه حرف C | سازه‌های سبک، قاب‌ها و برخی اجزای سوله |
| نبشی | دو بال با زاویه معمولاً ۹۰ درجه | اتصالات، قاب‌ها و سازه‌های فلزی |
| ناودانی | مقطع U یا C شکل | ساخت قاب، تکیه‌گاه و اجزای سازه‌ای |
| سپری | مقطع T شکل | اتصالات و سازه‌های سبک، متناسب با طراحی |
| پروفیل درب و پنجره | مقاطع شکل‌دهی‌شده مخصوص | ساخت چهارچوب، در و پنجره فلزی |
توجه داشته باشید که برخی از این محصولات در بازار به‌عنوان پروفیل شناخته می‌شوند و برخی دیگر نام اختصاصی خود را دارند؛ بااین‌حال، همگی در گروه مقاطع فلزی با شکل و کاربرد مشخص قرار میگیرند.

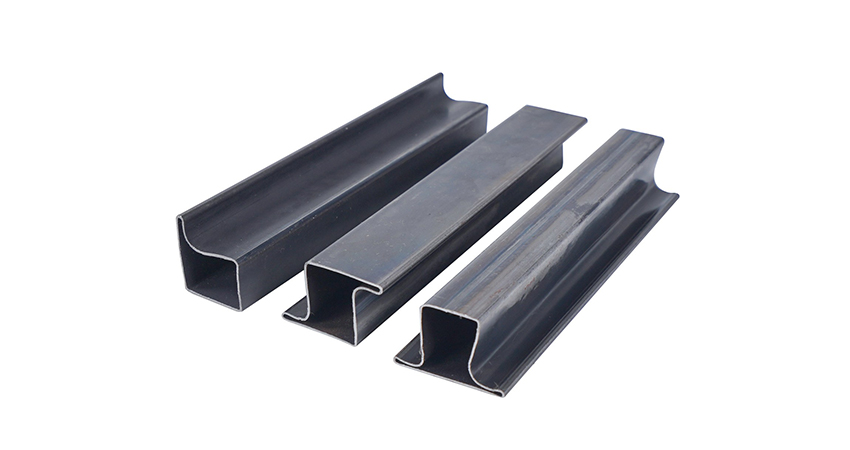

۱. پروفیل باز
پروفیل باز مقطعی است که سطح آن بسته نیست و لبه‌های آن تمام محیط مقطع را تشکیل نمی‌دهند. این گروه معمولاً شامل مقاطعی مانند نبشی، ناودانی، سپری و پروفیلهای Z و C است.
مقاطع باز با توجه به شکل هندسی خود در ساخت قاب‌ها، تکیه‌گاه‌ها، اتصالات و اجزای مختلف سازه‌های فلزی استفاده می‌شوند. انتخاب آن‌ها باید با توجه به جهت بارگذاری، شرایط اتصال، کمانش و مشخصات طراحی انجام شود.
۲. پروفیل بسته
پروفیل بسته دارای سطح مقطع توخالی و محصور است. قوطیهای مربع و مستطیل و برخی مقاطع توخالی فولادی در این گروه قرار میگیرند.
این مقاطع در ساخت شاسی، چارچوب، تجهیزات صنعتی و برخی اعضای سازه‌ای کاربرد دارند. عملکرد آن‌ها به ابعاد، ضخامت دیواره، کیفیت ساخت و نحوه اتصال وابسته است؛ بنابراین، صرف بسته بودن مقطع به معنی مناسب بودن آن برای هر نوع بارگذاری نیست.
انواع پروفیل بر اساس کاربرد
از نظر کاربرد، پروفیل‌ها را می‌توان در گروه‌های ساختمانی، صنعتی و محصولات مخصوص در و پنجره بررسی کرد.

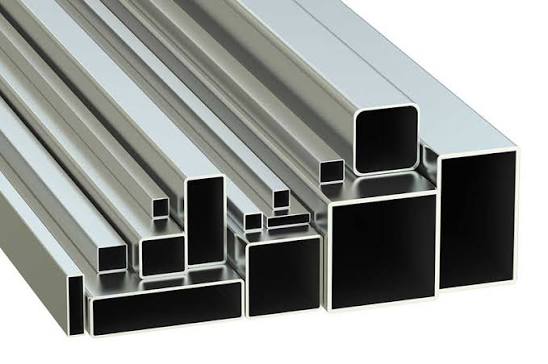

۱. پروفیل ساختمانی
پروفیل ساختمانی در بخش‌های مختلف پروژه‌های عمرانی و ساختمانسازی به کار می‌رود. قوطیهای فولادی، برخی مقاطع باز و پروفیلهای مخصوص سقف و چهارچوب از نمونههای این گروه هستند.
کاربردهای رایج پروفیل ساختمانی عبارت‌اند از:
- ساخت چارچوب درها و پنجره‌های فلزی
- ساخت نرده، حفاظ و قاب‌های فلزی
- اجرای برخی اجزای سازه‌های فلزی مطابق طراحی
- ساخت اجزای فرعی سقف و دیوار
- استفاده در سازه‌های سبک و تجهیزات ساختمانی
نکته مهم این است که هر پروفیل ساختمانی الزاماً برای استفاده به‌عنوان ستون یا تیر باربر مناسب نیست. برای اعضای اصلی سازه، انتخاب مقطع باید بر اساس محاسبات مهندسی و استانداردهای مربوط انجام شود.
۲. پروفیل صنعتی
پروفیل صنعتی برای تولید ماشین‌آلات، شاسی تجهیزات، سازه‌های صنعتی و قطعاتی استفاده می‌شود که به ابعاد، ضخامت یا مشخصات مکانیکی معینی نیاز دارند.
در این گروه، دقت ابعادی، کیفیت سطح، خواص مکانیکی، قابلیت جوشکاری و تلرانس تولید می‌توانند اهمیت ویژه‌ای داشته باشند. البته این مشخصات برای تمام محصولات صنعتی یکسان نیستند و باید بر اساس سفارش و استاندارد محصول بررسی شوند.

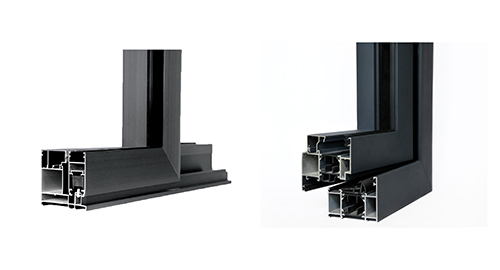

۳. پروفیل درب و پنجره
این پروفیل‌ها برای ساخت چهارچوب، لنگه در و اجزای مختلف پنجره طراحی شده‌اند. شکل مقطع آن‌ها به نحوی است که امکان نصب قطعات، اتصالات و یراق‌آلات موردنیاز را فراهم کند.
در انتخاب پروفیل درب و پنجره، ابعاد، ضخامت، شکل مقطع، کیفیت ساخت و سازگاری با طرح نهایی اهمیت دارند. پروفیل مورد استفاده برای هر نوع در یا پنجره لزوماً یکسان نیست.
انواع پروفیل از نظر وزن؛ سبک و سنگین
یکی دیگر از دسته‌بندی‌های رایج در بازار، تفکیک پروفیل‌ها به سبک و سنگین است. این اصطلاحات معمولاً با وزن واحد طول، ضخامت دیواره و ابعاد محصول ارتباط دارند؛ اما مرز دقیق این دسته‌ها می‌تواند با توجه به نوع محصول و عرف بازار متفاوت باشد.
| معیار مقایسه | پروفیل سبک | پروفیل سنگین |
|---|---|---|
| مشخصات متداول | وزن کمتر نسبت به محصول هم‌اندازه و هم‌گروه | وزن بیشتر نسبت به محصول هم‌اندازه و هم‌گروه |
| ضخامت دیواره | معمولاً کمتر | معمولاً بیشتر |
| کاربردهای رایج | قاب‌ها، مبلمان فلزی و برخی سازه‌های سبک | شاسی‌ها، تجهیزات و برخی اجزای سازه‌ای |
| معیار انتخاب | ابعاد، ضخامت و نیاز پروژه | ابعاد، ضخامت، خواص مکانیکی و نیاز پروژه |
آیا پروفیل سنگین همیشه مقاوم‌تر است؟ افزایش ضخامت و وزن می‌تواند بر ظرفیت مقطع اثر بگذارد، اما مقاومت نهایی تنها به وزن وابسته نیست. ابعاد مقطع، نوع فولاد، کیفیت ساخت، نحوه اتصال و شرایط بارگذاری نیز باید بررسی شوند.
برای مقایسه دقیق دو محصول، بهتر است ابعاد و ضخامت یکسان یا مشخصات فنی قابل مقایسه را مبنا قرار دهید؛ صرفاً عنوان سبک یا سنگین برای تصمیم مهندسی کافی نیست.
انواع پروفیل از نظر جنس
جنس پروفیل بر خواص مکانیکی، مقاومت در برابر خوردگی، وزن و هزینه نهایی اثر می‌گذارد.
۱. پروفیل فولادی
پروفیل فولادی از رایج‌ترین محصولات این گروه است و در ساختمانسازی، ساخت تجهیزات، شاسی‌سازی و بسیاری از کاربردهای صنعتی استفاده می‌شود. خواص نهایی آن به گرید فولاد، روش تولید، ابعاد و مشخصات فنی محصول بستگی دارد.
۲. پروفیل گالوانیزه
پروفیل گالوانیزه دارای پوشش روی برای بهبود مقاومت در برابر خوردگی است. این پوشش در شرایط محیطی مناسب می‌تواند از فولاد پایه محافظت کند؛ بااین‌حال، دوام آن به کیفیت پوشش، شرایط محیط و میزان آسیب‌دیدگی سطح بستگی دارد.
پروفیل گالوانیزه در برخی سازه‌های سبک، قاب‌ها و کاربردهایی که کنترل خوردگی اهمیت دارد، استفاده می‌شود. برای محیط‌های خورنده یا شرایط ویژه، انتخاب باید بر اساس الزامات فنی انجام شود.
۳. پروفیل آلومینیومی
پروفیل آلومینیومی از آلیاژهای آلومینیوم ساخته می‌شود و به دلیل وزن کمتر و مقاومت مناسب در برابر خوردگی در برخی کاربردها مورد استفاده قرار می‌گیرد. این محصول در ساخت در و پنجره، اجزای دکوراتیو و تجهیزات خاص کاربرد دارد.
آلومینیوم از نظر وزن، خواص مکانیکی و روش اتصال با فولاد تفاوت دارد؛ بنابراین، جایگزینی این دو ماده باید با توجه به نیاز پروژه انجام شود.
۴. پروفیل استنلس استیل
پروفیل استنلس استیل در کاربردهایی استفاده می‌شود که مقاومت در برابر خوردگی، شرایط بهداشتی یا ظاهر سطح اهمیت دارد. گرید آلیاژ و محیط استفاده بر عملکرد آن اثر می‌گذارند و همه گریدهای استنلس استیل مقاومت یکسانی ندارند.
انواع پروفیل از نظر روش تولید
روش تولید بر شکل مقطع، کیفیت سطح، دقت ابعادی و خواص محصول اثر می‌گذارد. به‌طور کلی، محصولات فولادی می‌توانند با روش‌هایی مانند نورد گرم، شکل‌دهی سرد یا فرایندهای تولید مقاطع توخالی ساخته شوند.
| روش تولید | توضیح | نکته کاربردی |
|---|---|---|
| نورد گرم | شکل‌دهی فولاد در دمای بالا | در تولید بسیاری از مقاطع فولادی کاربرد دارد |
| شکل‌دهی سرد | شکل دادن ورق یا نوار فولادی در دمای محیط | در ساخت بسیاری از پروفیلهای ورقی و سبک استفاده می‌شود |
| تولید مقاطع توخالی جوشی | شکل‌دهی ورق و اتصال لبه‌ها برای تشکیل مقطع بسته | کیفیت درز جوش و ابعاد محصول اهمیت دارد |
این روش‌ها را نباید به‌صورت ساده معادل سبک و سنگین دانست؛ برای مثال، هر محصول شکل‌دهی‌شده به روش سرد الزاماً سبک نیست و هر پروفیل سنگینی نیز الزاماً با یک روش واحد تولید نمی‌شود.
پروفیل Z و C چه تفاوتی دارند؟
پروفیلهای Z و C از مقاطع پرکاربرد در برخی سازه‌های سبک، سقف و دیوار سوله هستند. تفاوت اصلی آن‌ها در شکل سطح مقطع و نحوه قرارگیری در سازه است.
پروفیل Z به دلیل شکل هندسی خود می‌تواند در اجرای پرلین‌ها و اتصال هم‌پوشان برخی ردیف‌های سقف کاربرد داشته باشد. پروفیل C نیز در قاب‌ها، اجزای فرعی و برخی سازه‌های سبک استفاده می‌شود.
انتخاب میان این دو مقطع به دهانه، فاصله تکیه‌گاه‌ها، بارهای واردشده، شرایط اتصال و محاسبات طراحی وابسته است. هیچ‌کدام را نمی‌توان بدون بررسی مشخصات پروژه به‌طور مطلق بهتر دانست.
چگونه پروفیل مناسب پروژه را انتخاب کنیم؟
برای انتخاب پروفیل مناسب، ابتدا کاربرد نهایی را مشخص کنید و سپس مشخصات فنی محصول را با نیاز پروژه تطبیق دهید.
| نیاز پروژه | گزینه‌هایی که می‌توان بررسی کرد | نکته مهم در انتخاب |
|---|---|---|
| ساخت چارچوب و نرده | قوطی مربع یا مستطیل و پروفیل مخصوص | ابعاد، ضخامت و کیفیت جوشکاری |
| ساخت شاسی تجهیزات | قوطی و مقاطع فولادی مناسب طراحی | بارگذاری، سختی و شرایط اتصال |
| اجرای اجزای فرعی سقف سوله | پروفیل Z یا C | دهانه، بار سقف و جزئیات طراحی |
| ساخت چهارچوب در و پنجره | پروفیل مخصوص در و پنجره | شکل مقطع و سازگاری با یراق‌آلات |
| محیط مرطوب یا مستعد خوردگی | فولاد با پوشش مناسب، گالوانیزه یا استنلس استیل | شرایط محیط، دوام پوشش و هزینه نگهداری |
| تجهیزات صنعتی خاص | مقطع متناسب با مشخصات مهندسی | گرید فولاد، تلرانس و خواص مکانیکی |
در پروژه‌های باربر، انتخاب نهایی باید با نظر مهندس طراح انجام شود. جدول بالا برای شناخت گزینه‌های اولیه است و جایگزین محاسبات سازه‌ای نیست.
همچنین در مقاله “انواع تیرآهن” با مدل های مختلف تیرآهن، تفاوت آن‌ها، کاربرد هر مدل و نکاتی که هنگام خرید باید بررسی کنید آشنا می‌شوید.
قیمت انواع پروفیل به چه عواملی بستگی دارد؟
قیمت پروفیل با توجه به نوع محصول، ابعاد، ضخامت، وزن، جنس، مشخصات تولید و شرایط بازار تغییر می‌کند. به همین دلیل، مقایسه قیمت دو پروفیل بدون بررسی مشخصات آن‌ها ممکن است نتیجه درستی نداشته باشد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- ابعاد و ضخامت: تغییر اندازه و ضخامت دیواره بر وزن و مقدار فولاد مصرفی اثر می‌گذارد.
- وزن محصول: وزن هر شاخه و مبنای محاسبه قیمت باید مشخص باشد.
- نوع و جنس پروفیل: قوطی، مقاطع باز، محصولات گالوانیزه و پروفیلهای آلومینیومی از نظر ساخت و قیمت یکسان نیستند.
- استاندارد و کیفیت تولید: مشخصات فنی، تلرانس‌ها و کیفیت سطح می‌توانند در قیمت نهایی اثرگذار باشند.
- برند و کارخانه تولیدکننده: محصولات عرضه‌شده از تولیدکنندگان مختلف ممکن است قیمت و مشخصات متفاوتی داشته باشند.
- هزینه حمل و شرایط تحویل: محل بارگیری، مقصد و مقدار سفارش بر هزینه نهایی خرید اثر می‌گذارند.
- نوسانات بازار فولاد: قیمت مواد اولیه و شرایط عرضه و تقاضا می‌توانند قیمت روز را تغییر دهند.
برای خرید، بهتر است قیمت محصولاتی را مقایسه کنید که مشخصات یکسان یا کاملاً قابل مقایسه دارند. همچنین وزن سفارش، هزینه حمل و زمان تحویل را در محاسبه هزینه نهایی لحاظ کنید.
برای بررسی هزینه خرید، به صفحه قیمت پروفیل آداک آهن مراجعه کنید.
سؤالات متداول درباره انواع پروفیل
پرکاربردترین انواع پروفیل آهن کداماند؟
قوطیهای مربع و مستطیل، پروفیلهای درب و پنجره، نبشی، ناودانی و مقاطع Z و C از محصولات پرکاربرد در ساختمانسازی و صنایع مختلف هستند. انتخاب هرکدام به نوع پروژه و مشخصات فنی موردنیاز بستگی دارد.
تفاوت پروفیل باز و بسته چیست؟
پروفیل باز سطح مقطع محصور ندارد و نمونههایی مانند نبشی، ناودانی و Z در این گروه قرار میگیرند. پروفیل بسته دارای مقطع توخالی محصور است و قوطیهای مربع و مستطیل از نمونههای رایج آن هستند.
تفاوت پروفیل سبک و سنگین در چیست؟
این دو اصطلاح معمولاً به تفاوت وزن واحد طول و ضخامت محصول اشاره دارند. بااین‌حال، معیار دقیق دسته‌بندی به نوع محصول و عرف بازار بستگی دارد و برای مقایسه فنی باید ابعاد، ضخامت و مشخصات مکانیکی بررسی شوند.
آیا قوطی با پروفیل تفاوت دارد؟
پروفیل اصطلاحی عمومی برای مقاطع با شکل مشخص است؛ قوطی معمولاً به پروفیل بسته با سطح مقطع مربع یا مستطیل گفته می‌شود. بنابراین، قوطی یکی از انواع پروفیل است، نه محصولی کاملاً جدا از آن.
هنگام خرید پروفیل به چه نکاتی توجه کنیم؟
نوع کاربرد، ابعاد، ضخامت، وزن، جنس، مشخصات فنی، کیفیت تولید و هزینه حمل را بررسی کنید. برای کاربردهای سازه‌ای نیز محصول باید با نقشه و الزامات طراحی مطابقت داشته باشد.
جمع‌بندی
انواع پروفیل آهن بر اساس شکل مقطع، کاربرد، وزن، جنس و روش تولید دسته‌بندی می‌شوند. قوطیهای مربع و مستطیل در گروه مقاطع بسته قرار دارند؛ نبشی، ناودانی و پروفیلهای Z و C از نمونههای مقاطع باز هستند. از نظر کاربرد نیز می‌توان پروفیل‌ها را در گروه‌های ساختمانی، صنعتی و محصولات مخصوص در و پنجره بررسی کرد.
برای انتخاب صحیح، فقط به نام پروفیل یا عنوان سبک و سنگین توجه نکنید. ابعاد، ضخامت، جنس، خواص مکانیکی و شرایط استفاده باید با نیاز پروژه هماهنگ باشند. همچنین، پیش از خرید، مشخصات محصول، وزن سفارش، قیمت روز و هزینه تحویل را مقایسه کنید تا انتخاب دقیق‌تر و اقتصادی‌تری داشته باشید.
