لوله مانیسمان یا درزدار؟ تفاوت کاربرد، فشار کاری و هزینه خرید
انتخاب بین لوله مانیسمان و لوله درزدار یکی از تصمیم‌های مهم در خرید لوله فولادی برای پروژه‌های ساختمانی، تأسیساتی و صنعتی است. هر دو نوع لوله برای انتقال سیالات و برخی کاربردهای سازه‌ای استفاده می‌شوند، اما روش تولید، ساختار، الزامات کنترل کیفیت و محدوده کاربرد آن‌ها یکسان نیست. به همین دلیل، ارزان‌تر بودن یک محصول یا بدون درز بودن محصول دیگر، بهتنهایی برای انتخاب نهایی کافی نیست.
لوله مانیسمان یا بدون درز، خط جوش طولی ندارد و در بسیاری از کاربردهای حساس صنعتی مورد استفاده قرار می‌گیرد. در مقابل، لوله درزدار از شکل‌دهی ورق یا نوار فولادی و جوش دادن لبه‌های آن ساخته می‌شود و در بسیاری از پروژه‌های عمومی و صنعتی، گزینه‌ای اقتصادی و قابل‌استفاده است.
اما لوله مانیسمان بهتر است یا درزدار؟ پاسخ به فشار و دمای کاری، نوع سیال، ضخامت دیواره، استاندارد موردنیاز پروژه و هزینه تمام‌شده بستگی دارد. در این مقاله از آداک آهن، تفاوت این دو محصول را بررسی می‌کنیم تا بتوانید متناسب با نیاز فنی و بودجه پروژه تصمیم بگیرید.

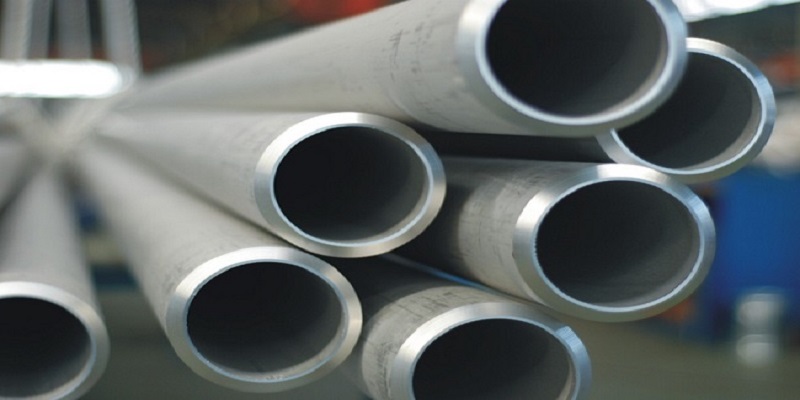

معرفی لوله مانیسمان
لوله مانیسمان (Seamless Pipe) نوعی لوله فولادی بدون درز جوشی است. در روش رایج تولید آن، شمش فولادی پس از آماده‌سازی و حرارت‌دهی، سوراخ می‌شود و با فرآیندهای نورد و شکل‌دهی به لوله تبدیل می‌شود. در نتیجه، برخلاف لوله درزدار، خط اتصال جوشی در امتداد بدنه آن وجود ندارد.
نبود درز جوش میتواند در طراحی برخی خطوط حساس، مزیت مهمی باشد؛ به‌خصوص زمانی که شرایط فشار، دما یا الزامات پروژه استفاده از لوله بدون درز را ایجاب می‌کند. با این حال، کیفیت فولاد، ضخامت واقعی، گرید، فرآیند تولید و نتایج آزمون‌ها همچنان در عملکرد نهایی لوله نقش دارند.
مهم‌ترین کاربردهای لوله مانیسمان
لوله مانیسمان با توجه به گرید، ابعاد و استاندارد ساخت، در کاربردهای مختلفی استفاده می‌شود، از جمله:
- خطوط فرایندی صنایع نفت، گاز و پتروشیمی
- برخی خطوط بخار و سیالات با دمای بالا
- تأسیسات صنعتی تحت فشار
- سیستم‌های هیدرولیک و تجهیزات صنعتی، متناسب با مشخصات فنی موردنیاز
- دیگ‌ها و تجهیزات حرارتی، در صورت انطباق با استاندارد مربوط
- خطوطی که مشخصات فنی یا کد طراحی آن‌ها استفاده از لوله بدون درز را الزامی کرده است
نکته مهم این است که عنوان «مانیسمان» بهتنهایی تضمین نمی‌کند لوله برای هر فشار یا دمایی مناسب باشد. برای انتخاب باید استاندارد متریال، گرید، ضخامت و شرایط واقعی سرویس بررسی شود.

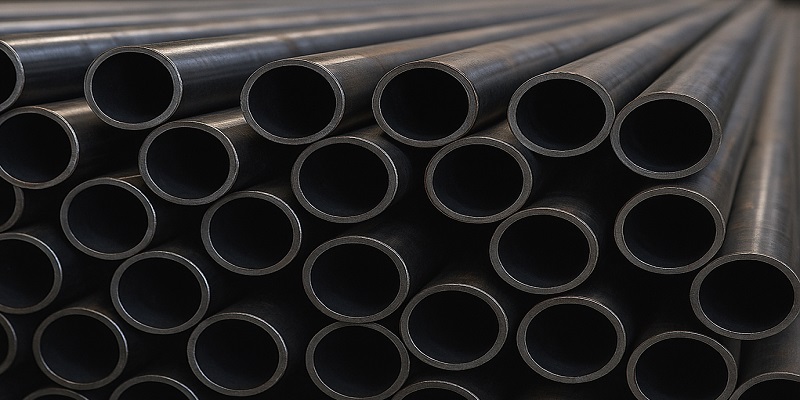

معرفی لوله درزدار
لوله درزدار (Welded Pipe) از شکل‌دهی ورق یا نوار فولادی و اتصال لبه‌های آن با جوشکاری تولید می‌شود. نوع جوش و فرآیند ساخت به روش تولید لوله بستگی دارد. در لولههای درزدار معمول، خط جوش در امتداد بدنه یا به شکل مارپیچی قابل تعریف است.
کیفیت لوله درزدار به عواملی مانند جنس ورق، روش جوشکاری، کنترل ابعادی، کیفیت درز و آزمون‌های کنترل کیفیت وابسته است. بنابراین، نمی‌توان تمام لولههای درزدار را از نظر مقاومت و کاربرد در یک گروه یکسان قرار داد.
مهم‌ترین کاربردهای لوله درزدار
لولههای درزدار، بسته به استاندارد و مشخصات محصول، در حوزه‌های زیر کاربرد دارند:
- لوله‌کشی عمومی ساختمان و تأسیسات، در صورت تطابق با الزامات پروژه
- برخی خطوط انتقال آب و سیالات
- ساخت سازه‌های فلزی و تجهیزات صنعتی
- کاربردهای عمومی کارخانه‌ای
- پروژه‌هایی که به قطرهای متنوع نیاز دارند و استفاده از لوله جوشی در آن‌ها مجاز است
- خطوط صنعتی با فشار و دمای مشخص، در صورت تأیید طراحی و استاندارد مربوط
در نتیجه، لوله درزدار الزاماً محصولی ضعیف یا نامناسب نیست. اگر نوع لوله، استاندارد، ضخامت و کیفیت جوش با شرایط کاری مطابقت داشته باشد، میتواند انتخابی مناسب و اقتصادی باشد.

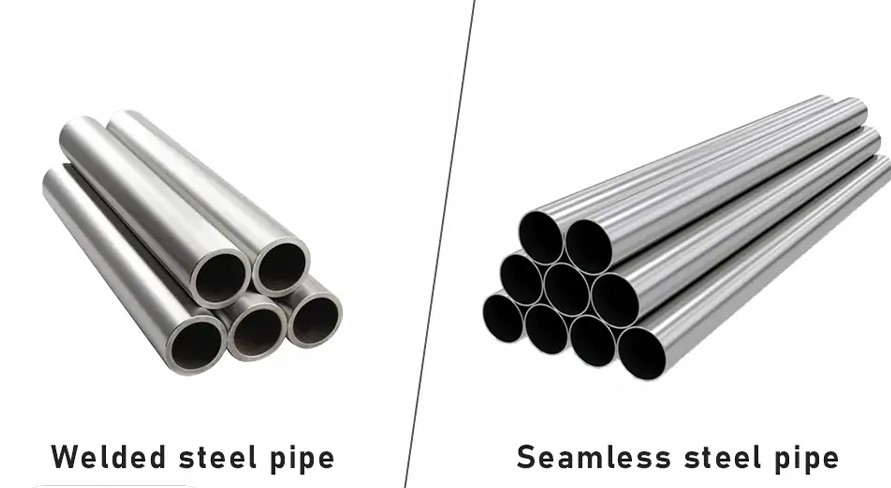

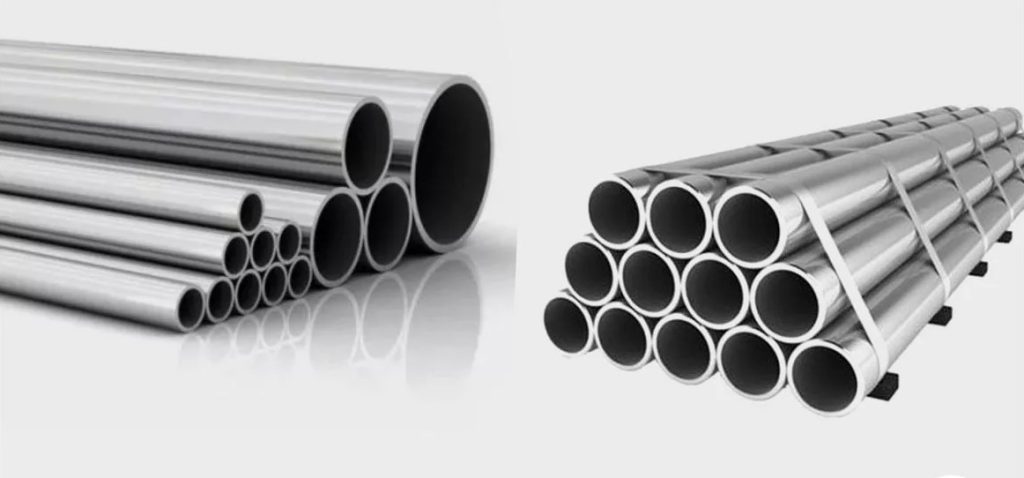

تفاوت لوله مانیسمان و درزدار در یک نگاه
برای مقایسه سریع، مهم‌ترین تفاوت‌های این دو محصول را در جدول زیر ببینید.
| معیار مقایسه | لوله مانیسمان | لوله درزدار |
|---|---|---|
| روش تولید | شکل‌دهی شمش فولادی و تولید بدون درز جوشی | شکل‌دهی ورق یا نوار فولادی و جوشکاری |
| خط جوش طولی | ندارد | در نوع جوش طولی وجود دارد؛ انواع دیگر نیز ممکن است درز مارپیچی داشته باشند |
| کنترل کیفیت | نیازمند کنترل کیفیت متریال، ابعاد و آزمون‌های مربوط | علاوه بر کنترل متریال و ابعاد، کیفیت جوش نیز اهمیت دارد |
| کاربردهای حساس | در صورت تطابق با مشخصات پروژه، گزینه‌ای رایج برای برخی سرویس‌های حساس | در صورت مجاز بودن در استاندارد و طراحی، برای برخی سرویس‌های صنعتی قابل استفاده است |
| تحمل فشار | به گرید، ضخامت، قطر، دما و طراحی وابسته است | به گرید، ضخامت، قطر، کیفیت جوش و الزامات طراحی وابسته است |
| قیمت خرید | معمولاً بالاتر از نمونه درزدار قابل‌مقایسه است | در بسیاری از کاربردهای مشابه، اقتصادی‌تر است |
| تنوع ابعادی | وابسته به ظرفیت تولید و بازار عرضه | در برخی قطرها و ابعاد، امکان تولید گسترده‌ای دارد |
| معیار اصلی انتخاب | شرایط سرویس، استاندارد و الزامات فنی | شرایط سرویس، استاندارد، کیفیت جوش و هزینه |
نتیجه مقایسه: لوله مانیسمان به دلیل نداشتن درز جوشی برای برخی کاربردهای حساس ترجیح داده می‌شود، اما فشار قابل‌تحمل را نمی‌توان صرفاً از نوع ساخت نتیجه گرفت. لوله درزدار استاندارد نیز ممکن است برای کاربردهای مشخصی کاملاً مناسب باشد.
تفاوت لوله مانیسمان و درزدار از نظر تحمل فشار کاری
تحمل فشار یکی از مهم‌ترین معیارهای انتخاب لوله است؛ به‌ویژه در خطوط انتقال گاز، بخار، مواد شیمیایی و سیالات صنعتی. با این حال، یک تصور اشتباه رایج این است که هر لوله مانیسمان، بدون توجه به ضخامت و مشخصاتش، از هر لوله درزدار فشار بیشتری را تحمل می‌کند.
در عمل، فشار مجاز یک لوله به مجموعه‌ای از عوامل وابسته است:
- ضخامت دیواره: با ثابت بودن سایر شرایط، ضخامت بیشتر معمولاً امکان تحمل فشار بالاتری را فراهم می‌کند.
- قطر خارجی: قطر لوله در محاسبات تنش و فشار مجاز اثر دارد.
- گرید و خواص مکانیکی فولاد: مقاومت تسلیم و سایر خواص متریال در طراحی مؤثرند.
- دمای کاری: افزایش دما میتواند تنش مجاز متریال را تغییر دهد.
- کیفیت ساخت و جوش: در لوله درزدار، کیفیت درز و ضریب جوش مطابق کد طراحی اهمیت دارد.
- استاندارد و کد طراحی: انتخاب نهایی باید با استاندارد متریال و الزامات طراحی خط مطابقت داشته باشد.
برای فشار بالا کدام لوله مناسب‌تر است؟
اگر پروژه در شرایط فشار یا دمای بالا کار می‌کند، ابتدا باید مشخصات فنی و کد طراحی آن بررسی شود. اگر طراحی، لوله بدون درز را الزام کرده باشد، استفاده از لوله درزدار صرفاً به دلیل قیمت پایین‌تر قابل توجیه نیست.
در مقابل، اگر استاندارد پروژه استفاده از لوله درزدار را مجاز بداند و محصول انتخاب‌شده تمام الزامات فنی و آزمون‌های لازم را داشته باشد، ممکن است انتخاب آن از نظر هزینه و عملکرد منطقی‌تر باشد.
نکته ایمنی: تعیین فشار کاری مجاز باید بر اساس محاسبات مهندسی، مشخصات متریال، ابعاد، دما و استاندارد مربوط انجام شود. برای انتخاب لوله تحت فشار، به مقایسه عمومی یا توصیه فروشنده بهتنهایی اکتفا نکنید.
تفاوت لوله مانیسمان و درزدار از نظر کاربرد
نوع پروژه مشخص می‌کند کدام ویژگی اهمیت بیشتری دارد. در جدول زیر، کاربردهای رایج و معیار انتخاب هر نوع لوله را مقایسه کرده‌ایم.
| نوع پروژه یا کاربرد | انتخاب قابل بررسی | نکته مهم پیش از خرید |
|---|---|---|
| خطوط فرایندی فشار و دمای بالا | مانیسمان یا نوع مورد تأیید طراحی | استاندارد متریال، دما، فشار و کد طراحی بررسی شود |
| صنایع نفت، گاز و پتروشیمی | وابسته به مشخصات خط؛ مانیسمان و درزدار هر دو ممکن است مطرح باشند | استاندارد خط انتقال، گرید و الزامات بازرسی تعیین‌کننده‌اند |
| تأسیسات عمومی ساختمان | نوع درزدار یا بدون درز، متناسب با کاربرد | استاندارد محصول و مقررات مربوط رعایت شود |
| سازه‌های فلزی | لوله مناسب سازه، از جمله برخی انواع درزدار | ضخامت، خواص مکانیکی و الزامات اتصال بررسی شود |
| خطوط آب صنعتی | هر دو نوع، با توجه به طراحی | خوردگی، فشار، کیفیت سیال و شرایط بهره‌برداری مهم‌اند |
| سیستم‌های هیدرولیک | لوله مطابق فشار و مشخصات سیستم | فشار کاری، ضربه‌های فشاری، اتصالات و استاندارد محصول بررسی شوند |
این جدول یک راهنمای اولیه است و جایگزین مشخصات فنی پروژه نیست. حتی در دو پروژه با کاربرد مشابه، ممکن است به دلیل تفاوت فشار، دما، نوع سیال یا الزامات کارفرما، انتخاب متفاوتی لازم باشد.
تفاوت قیمت لوله مانیسمان و درزدار؛ کدام اقتصادی‌تر است؟
در بسیاری از مقایسه‌های هم‌رده، قیمت لوله مانیسمان از لوله درزدار بیشتر است. فرآیند تولید، هزینه مواد اولیه، ابعاد قابل عرضه، برند و شرایط بازار از عواملی هستند که می‌توانند این اختلاف را ایجاد کنند. با این حال، میزان اختلاف قیمت ثابت نیست و نمی‌توان برای همه سایزها و مشخصات یک نسبت یکسان در نظر گرفت.

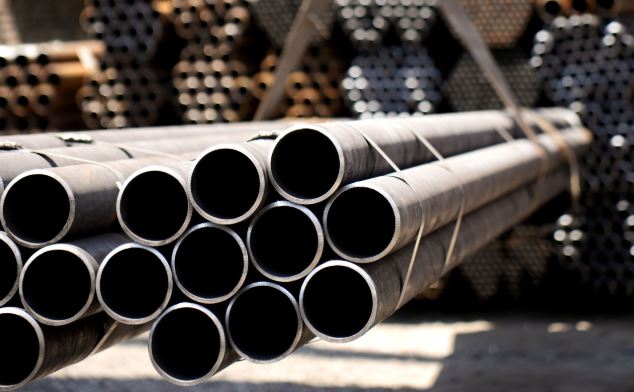

عوامل مؤثر بر قیمت لوله مانیسمان
قیمت لوله مانیسمان معمولاً تحت تأثیر این عوامل قرار می‌گیرد:
- قطر اسمی و قطر خارجی
- ضخامت دیواره و رده لوله، مانند Schedule 40 یا Schedule 80
- گرید و استاندارد تولید
- برند و کشور سازنده
- وزن هر شاخه و طول لوله
- موجودی بازار و شرایط عرضه
- مقدار سفارش، هزینه حمل و شرایط تحویل
عوامل مؤثر بر قیمت لوله درزدار
قیمت لوله درزدار نیز به مشخصات فنی و شرایط خرید وابسته است؛ از جمله:
- ضخامت و ابعاد لوله
- نوع ورق و گرید فولاد
- روش تولید و نوع جوش
- استاندارد ساخت و سطح کنترل کیفیت
- کارخانه تولیدکننده و برند
- وزن محصول و طول شاخه
- حجم سفارش و هزینه حمل
آیا خرید لوله ارزان‌تر همیشه به‌صرفه‌تر است؟
خیر. قیمت اولیه فقط بخشی از هزینه خرید است. اگر لوله انتخاب‌شده با شرایط کاری پروژه مطابقت نداشته باشد، هزینههای تعویض، توقف کار، تعمیرات و خسارت‌های احتمالی میتواند بسیار بیشتر از اختلاف قیمت اولیه باشد.
از طرف دیگر، خرید لوله مانیسمان برای پروژه‌ای که به چنین سطحی از مشخصات نیاز ندارد نیز ممکن است هزینه غیرضروری ایجاد کند. تصمیم اقتصادی درست زمانی گرفته می‌شود که الزامات فنی ابتدا مشخص شوند و سپس قیمت محصولات قابل‌مقایسه بررسی شود.
برای استعلام قیمت، بهتر است قطر، ضخامت یا رده، گرید، استاندارد، برند موردنظر، مقدار سفارش و محل تحویل را مشخص کنید. مقایسه قیمت دو لوله با ابعاد یا استانداردهای متفاوت، نتیجه قابل‌اعتمادی به دست نمی‌دهد.
نقش استاندارد و رده لوله در انتخاب نهایی
یکی از نکات مهم هنگام خرید، تفاوت میان استاندارد متریال، استاندارد ابعادی و نوع ساخت است. این موارد به یکدیگر مرتبط‌اند، اما جایگزین هم نیستند.
برای نمونه:
- ASTM A106: مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد.
- ASTM A53: دامنه‌ای از لولههای فولادی سیاه و گالوانیزه، جوشی و بدون درز را دربر می‌گیرد؛ بنابراین نام این استاندارد بهتنهایی نوع ساخت را مشخص نمی‌کند.
- API 5L: به لولههای خطوط انتقال مربوط است و انتخاب گرید و سطح الزامات باید با مشخصات پروژه هماهنگ باشد.
- ASME B36.10M: مرجع ابعادی لولههای فولادی جوشی و بدون درز است و بهتنهایی نوع ساخت یا فشار مجاز را تعیین نمی‌کند.
همچنین رده لوله یا Schedule به ضخامت دیواره در ابعاد اسمی مشخص مربوط است. برای مثال، SCH 40 و SCH 80 دو رده متفاوت‌اند؛ اما نمی‌توان صرفاً از روی شماره رده، فشار مجاز را برای تمام قطرها، گریدها و دماها تعیین کرد.
پیش از سفارش، بررسی کنید که نوع ساخت، استاندارد متریال، گرید، ابعاد و الزامات آزمون دقیقاً با مشخصات فنی پروژه مطابقت داشته باشند.
چگونه لوله مانیسمان یا درزدار مناسب پروژه را بخریم؟
برای کاهش احتمال اشتباه در سفارش، این مراحل را دنبال کنید:
۱. کاربرد لوله را مشخص کنید. انتقال آب، گاز، بخار، سیال صنعتی یا استفاده سازه‌ای، الزامات یکسانی ندارند.
۲. فشار و دمای کاری را از مشخصات پروژه استخراج کنید. در خطوط تحت فشار، اطلاعات طراحی و شرایط بهره‌برداری باید مبنای انتخاب باشند.
۳. استاندارد و گرید را تعیین کنید. صرف گفتن «لوله مانیسمان» یا «لوله درزدار» برای خرید صنعتی کافی نیست.
۴. قطر و ضخامت موردنیاز را مشخص کنید. سایز اسمی، قطر خارجی و ضخامت دیواره را با جدول ابعادی و مشخصات سفارش تطبیق دهید.
۵. مدارک کیفی و مشخصات محصول را بررسی کنید. بسته به نوع پروژه، گواهی متریال، نتایج آزمون و مدارک ردیابی محصول ممکن است ضروری باشند.
۶. قیمت محصولات هم‌مشخصات را مقایسه کنید. برند، استاندارد، ضخامت، وزن، مقدار سفارش و شرایط تحویل باید در مقایسه یکسان باشند.
۷. هزینه نهایی تحویل را در نظر بگیرید. هزینه حمل، زمان تحویل، مقدار قابل تأمین و شرایط تسویه نیز بر تصمیم اقتصادی اثر می‌گذارند.

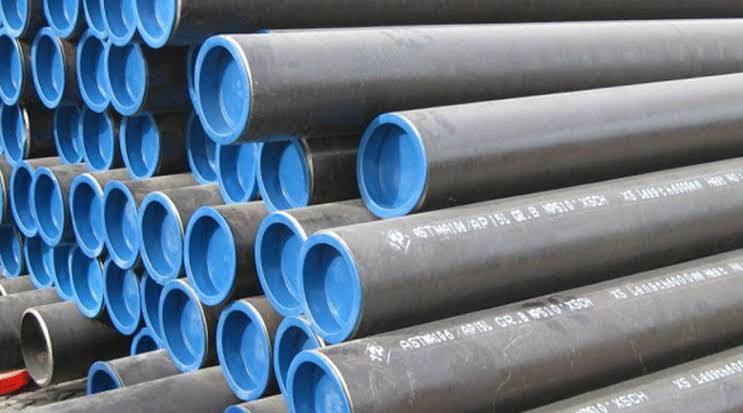

خرید لوله مانیسمان و درزدار از آداک آهن
برای خرید لوله فولادی، انتخاب محصول باید با مشخصات فنی پروژه هماهنگ باشد. پیش از نهایی کردن سفارش، اطلاعاتی مانند نوع لوله، سایز، ضخامت، استاندارد، گرید، برند و مقدار موردنیاز را آماده کنید تا امکان مقایسه دقیق‌تر قیمت و مشخصات فراهم شود.
در آداک آهن، هنگام استعلام قیمت لوله مانیسمان یا درزدار، بهتر است مشخصات فنی موردنیاز را به‌طور کامل اعلام کنید. این کار کمک می‌کند پیشنهادهای دریافتی از نظر نوع محصول، ابعاد و شرایط تحویل قابل‌مقایسه باشند و تصمیم خرید صرفاً بر اساس ارزان‌تر بودن قیمت گرفته نشود.
سؤالات متداول درباره لوله مانیسمان یا درزدار
۱. تفاوت اصلی لوله مانیسمان و درزدار چیست؟
تفاوت اصلی در روش تولید و وجود درز جوش است. لوله مانیسمان بدون درز جوشی تولید می‌شود؛ اما لوله درزدار از شکل‌دهی ورق یا نوار فولادی و جوشکاری لبه‌ها ساخته می‌شود. این تفاوت بر الزامات کنترل کیفیت و کاربردهای قابل‌انتخاب اثر میگذارد.
۲. آیا لوله مانیسمان همیشه فشار بیشتری از لوله درزدار تحمل می‌کند؟
خیر. تحمل فشار به ضخامت، قطر، گرید، دمای کاری، کیفیت ساخت و استاندارد طراحی وابسته است. نبود درز جوش میتواند برای برخی کاربردهای حساس مزیت باشد، اما بهتنهایی فشار مجاز لوله را مشخص نمی‌کند.
۳. چرا قیمت لوله مانیسمان معمولاً بیشتر است؟
فرآیند تولید لوله بدون درز، هزینههای ساخت و شرایط عرضه آن میتواند باعث قیمت بالاتر شود. البته اختلاف قیمت به سایز، ضخامت، استاندارد، برند و وضعیت بازار بستگی دارد و برای تمام محصولات یکسان نیست.
۴. برای پروژه‌های ساختمانی، لوله مانیسمان بهتر است یا درزدار؟
پاسخ به نوع استفاده بستگی دارد. برای برخی کاربردهای عمومی، لوله درزدار استاندارد میتواند کافی و اقتصادی باشد؛ اما در کاربردهایی که مقررات یا مشخصات فنی، لوله بدون درز را الزامی می‌کنند، باید همان الزام رعایت شود. نوع پروژه و فشار کاری را نمی‌توان نادیده گرفت.
۵. آیا از روی ظاهر میتوان لوله مانیسمان را از درزدار تشخیص داد؟
وجود خط جوش قابل مشاهده میتواند نشانهای برای شناسایی برخی لولههای درزدار باشد، اما نبود خط جوش قابل مشاهده بهتنهایی اثبات قطعی بدون درز بودن نیست؛ زیرا نوع پرداخت سطحی و فرآیند تولید بر ظاهر اثر میگذارد. برای خرید مطمئن، مشخصات سازنده و مدارک فنی محصول را بررسی کنید.
۶. هنگام استعلام قیمت لوله مانیسمان یا درزدار چه اطلاعاتی لازم است؟
حداقل اطلاعات موردنیاز شامل نوع لوله، قطر یا سایز اسمی، ضخامت یا رده، گرید و استاندارد، برند، مقدار سفارش و محل تحویل است. در پروژه‌های صنعتی، شرایط فشار و دما و مدارک کیفی موردنیاز نیز باید مشخص باشند.
جمع‌بندی
انتخاب بین لوله مانیسمان یا درزدار به معنای انتخاب همیشگی محصول گران‌تر یا ارزان‌تر نیست. لوله مانیسمان به دلیل نداشتن درز جوشی در بسیاری از کاربردهای حساس مطرح است؛ در مقابل، لوله درزدار در صورت انطباق با استاندارد و شرایط طراحی میتواند گزینه‌ای اقتصادی و مناسب باشد.
برای تصمیم درست، ابتدا کاربرد، فشار و دمای کاری و استاندارد پروژه را مشخص کنید؛ سپس ضخامت، گرید، کیفیت محصول و قیمت نهایی را مقایسه کنید. این روش به شما کمک می‌کند بدون پرداخت هزینه اضافی یا پذیرفتن ریسک فنی، لوله متناسب با نیاز پروژه را انتخاب کنید.
