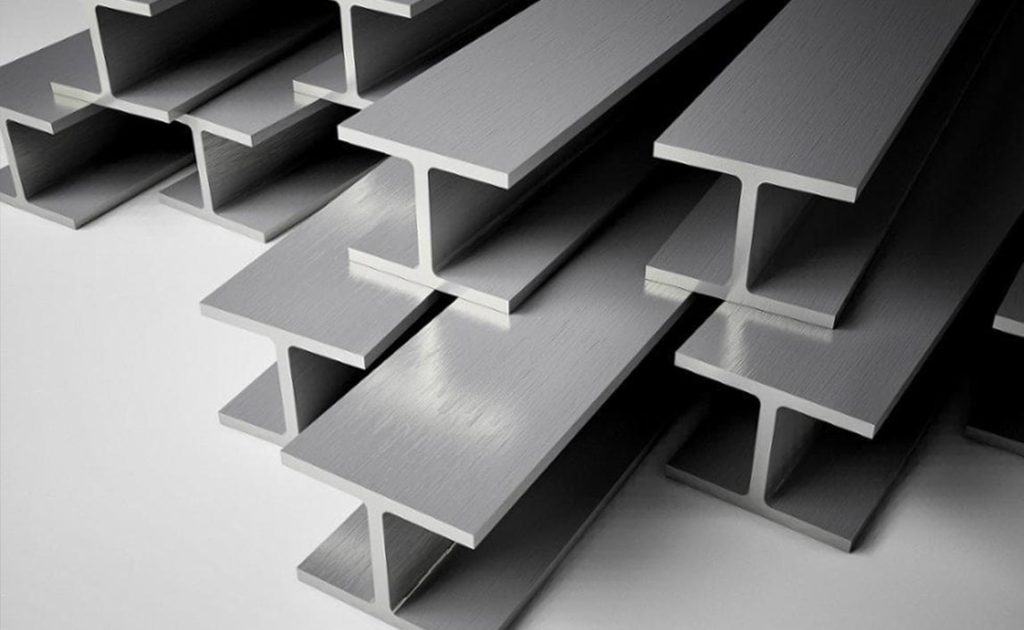

انواع تیرآهن؛ معرفی کامل IPE، INP، هاش و کاربرد هرکدام
تیرآهن یکی از مهمترین مقاطع فولادی مورد استفاده در سازه‌های ساختمانی و صنعتی است و انتخاب نوع مناسب آن مستقیماً با طراحی سازه، میزان بارگذاری و مشخصات فنی پروژه ارتباط دارد. به همین دلیل، شناخت انواع تیرآهن فقط برای مهندسان و فعالان حوزه آهن‌آلات مهم نیست؛ هنگام خرید نیز باید بدانید تیرآهن موردنظر چه استانداردی دارد، شکل بال آن چگونه است، چه وزنی دارد و برای چه نوع سازه‌ای مناسبتر است.
در بازار ایران، تیرآهن IPE یکی از رایج‌ترین انواع تیرآهن ساختمانی است. در کنار آن، تیرآهن INP و خانواده تیرآهنهای بال‌پهن یا هاش مانند HEA، HEB و HEM نیز در پروژههای مختلف مورد استفاده قرار می‌گیرند. استاندارد ملی ایران نیز برای این گروه‌ها استانداردهای مشخصی در نظر گرفته است.
در این مقاله با انواع تیرآهن، تفاوت آنها، کاربرد هر مدل و نکاتی که هنگام خرید باید بررسی کنید آشنا می‌شوید.
انواع تیرآهن کدام‌اند؟
به‌طور کلی، مهمترین انواع تیرآهن مورد استفاده در بازار شامل موارد زیر هستند:
- تیرآهن IPE یا تیرآهن بال نیم‌پهن موازی
- تیرآهن INP یا تیرآهن بال باریک شیبدار
- تیرآهن هاش یا IPB
- تیرآهن HEA یا هاش سبک
- تیرآهن HEB یا هاش سنگین
- تیرآهن HEM یا هاش فوق سنگین
البته HEA، HEB و HEM را می‌توان خانواده‌های مختلف تیرآهن بال‌پهن دانست و در بسیاری از منابع، همه آنها تحت عنوان کلی تیرآهن هاش یا H-Beam معرفی میشوند. مشخصات استاندارد این مقاطع در منابع فنی بازار فولاد نیز بهصورت جداگانه ثبت شده است.
جدول مقایسه انواع تیرآهن
| نوع تیرآهن | شکل کلی بال | ویژگی اصلی | کاربرد متداول |
|---|---|---|---|
| IPE | بالهای موازی | رایج در ساختمان‌سازی | اسکلت فلزی، تیرهای ساختمانی |
| INP | بالهای شیبدار | ضخامت بال به سمت لبه کاهش می‌یابد | برخی سازه‌های ساختمانی و صنعتی |
| HEA | بال‌پهن و سبک | وزن کمتر نسبت به HEB و HEM | سازه‌های صنعتی و ساختمانی |
| HEB | بال‌پهن و سنگین‌تر | ظرفیت باربری بالاتر | سازه‌های سنگین و صنعتی |
| HEM | بال‌پهن فوق سنگین | وزن و ضخامت بیشتر | پروژههای با بارگذاری بالا |

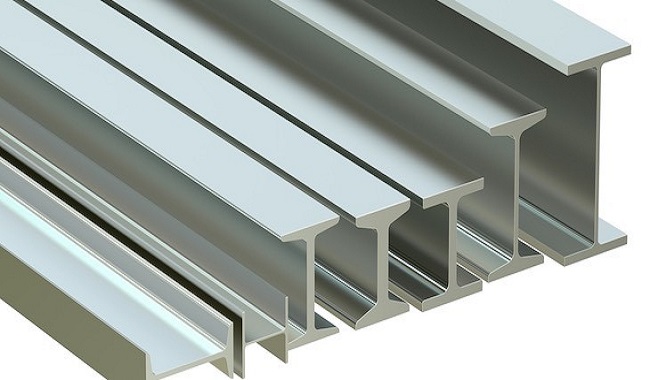

۱. تیرآهن IPE چیست؟
تیرآهن IPE یکی از شناخته‌شده‌ترین انواع تیرآهن در بازار ایران است. در این مقطع، بالها تقریباً بهصورت موازی با جان قرار گرفته‌اند و شکل ظاهری آن از روبه‌رو به حرف I شباهت دارد.
تیرآهن IPE در بسیاری از پروژههای ساختمانی برای اجرای تیرها و اجزای اسکلت فلزی مورد استفاده قرار می‌گیرد و به دلیل رایج بودن، هنگام خرید و فروش آهن‌آلات نیز تقاضای زیادی دارد.
در استانداردهای فنی، IPE به‌عنوان تیرآهن گرم‌نوردیده با بال نیم‌پهن موازی شناخته میشود.
تیرآهن IPE چه کاربردی دارد؟
کاربرد این تیرآهن به طراحی سازه بستگی دارد، اما به‌طور معمول در مواردی مانند:
- اسکلت فلزی ساختمانها
- تیرهای اصلی و فرعی
- ساخت سازه‌های فلزی
- برخی پروژههای صنعتی
- اجرای ستون یا اجزای سازه‌ای با توجه به محاسبات مهندسی
استفاده میشود.
نکته مهم این است که صرفاً رایج بودن IPE به معنی مناسب بودن آن برای تمام پروژه‌ها نیست. سایز، وزن، فولاد مورد استفاده و شرایط بارگذاری باید توسط طراح سازه مشخص شود.

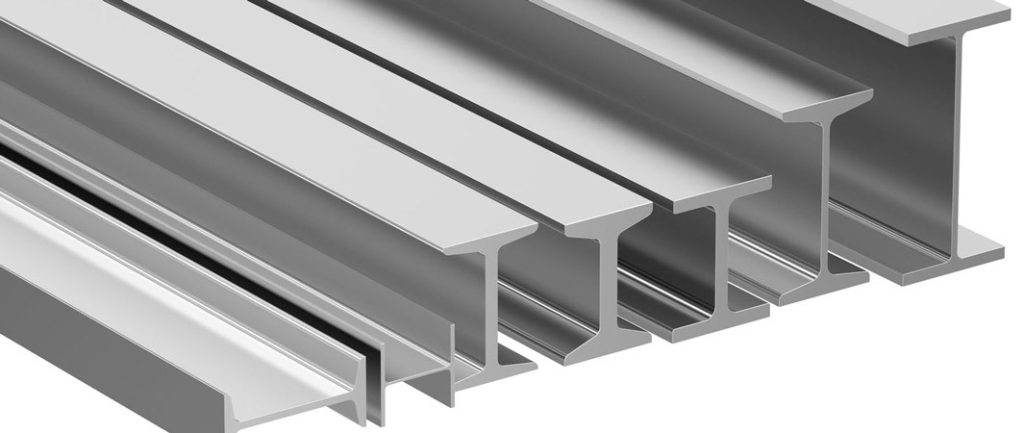

۲. تیرآهن INP چیست؟
تیرآهن INP از نظر شکل کلی به IPE شباهت دارد، اما یک تفاوت مهم در شکل بالهای آن وجود دارد.
در تیرآهن INP، بالها شیبدار هستند و ضخامت بال از قسمت اتصال به جان به سمت لبه تغییر میکند. همین تفاوت ظاهری یکی از ساده‌ترین راه‌ها برای تشخیص IPE و INP است.
تیرآهن INP در استانداردهای مربوط به تیرآهنهای بال باریک شیبدار تعریف میشود و در مقایسه با IPE در بازار ایران رواج کمتری دارد.
کاربرد تیرآهن INP
این مقطع بسته به مشخصات و طراحی پروژه می‌تواند در برخی سازه‌های ساختمانی و صنعتی مورد استفاده قرار گیرد. انتخاب آن باید بر اساس محاسبات مهندسی و مشخصات فنی محصول انجام شود.
تفاوت تیرآهن IPE و INP چیست؟
یکی از پرسش‌های رایج هنگام خرید تیرآهن، تشخیص تفاوت IPE و INP است.
مهمترین تفاوت آنها در شکل بال‌هاست:
| ویژگی | IPE | INP |
|---|---|---|
| شکل بال | موازی | شیبدار |
| ظاهر مقطع | بالها ضخامت یکنواخت‌تری دارند | ضخامت بال به سمت لبه تغییر میکند |
| رواج در بازار ایران | بیشتر | کمتر |
| کاربرد | ساختمان و سازه‌های مختلف | بسته به طراحی پروژه |
بنابراین هنگام خرید تیرآهن نباید تنها به ارتفاع یا شماره سایز توجه کنید؛ استاندارد و شکل مقطع نیز باید بررسی شود.

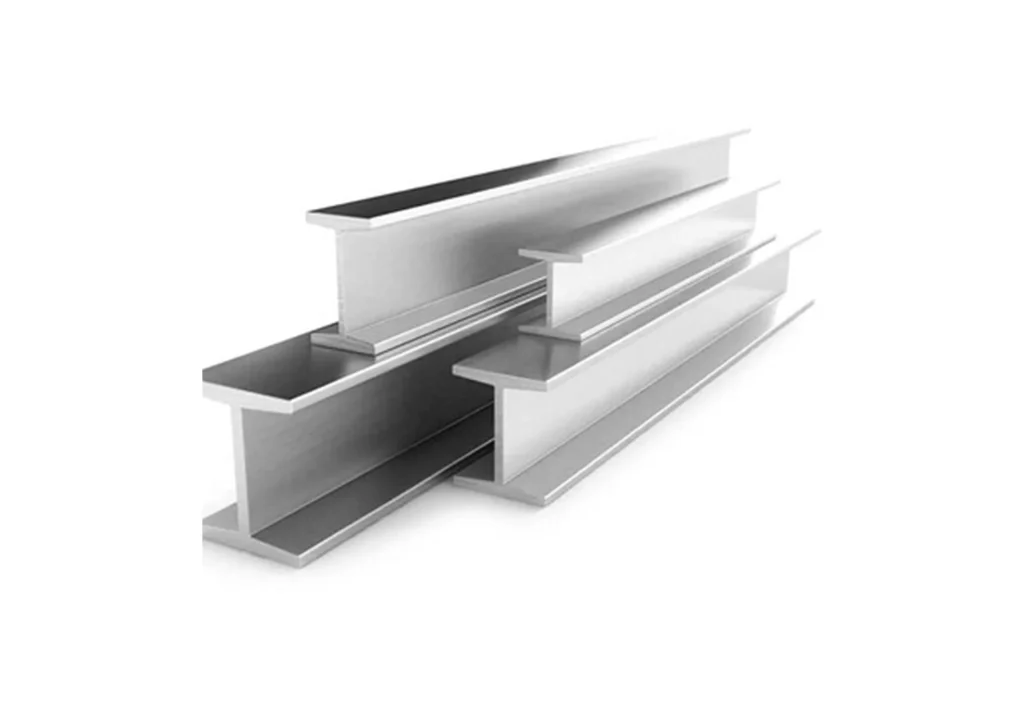

۳. تیرآهن هاش چیست؟
تیرآهن هاش یا H-Beam نوعی تیرآهن با بالهای پهن‌تر است که در مقایسه با تیرآهنهای I شکل معمولی، سطح مقطع و مشخصات هندسی متفاوتی دارد.
هاش در خانواده‌های مختلفی تولید میشود که از مهمترین آنها می‌توان به HEA، HEB و HEM اشاره کرد.
بالهای پهن و ساختار این مقاطع باعث شده است که در پروژه‌هایی که نیاز به مقاطع بال‌پهن و ظرفیت باربری متفاوت دارند، مورد توجه قرار بگیرند.
۴. تیرآهن HEA؛ هاش سبک
HEA یکی از انواع تیرآهن هاش است که معمولاً به عنوان هاش سبک شناخته میشود.
این مقطع دارای بالهای پهن و موازی است و نسبت به HEB و HEM، در رده سبک‌تر خانواده هاش قرار می‌گیرد.
HEA بسته به سایز و مشخصات فنی می‌تواند در پروژههای ساختمانی و صنعتی مختلف استفاده شود. مشخصات این گروه در استانداردهای مرتبط با تیرآهنهای بال‌پهن تعریف شده است.
۵. تیرآهن HEB؛ هاش سنگین
HEB نوع دیگری از تیرآهن هاش است که در بازار با عنوان هاش سنگین نیز شناخته میشود.
در مقایسه با HEA، این مقطع در بسیاری از سایزها وزن و ضخامت بیشتری دارد و برای کاربردهایی که به مقطع سنگین‌تر نیاز دارند مورد استفاده قرار می‌گیرد.
انتخاب HEB نیز باید بر اساس بارگذاری و محاسبات سازه انجام شود و نمیتوان صرفاً بر اساس سنگین‌تر بودن، آن را برای هر پروژه مناسب دانست.
۶. تیرآهن HEM؛ هاش فوق سنگین
HEM در خانواده تیرآهنهای هاش، در گروه مقاطع فوق سنگین قرار می‌گیرد.
این نوع تیرآهن دارای ضخامت و وزن بالاتری نسبت به بسیاری از مقاطع مشابه است و برای پروژه‌هایی که نیاز به مقاطع سنگین دارند مورد استفاده قرار می‌گیرد.
به دلیل وزن بالاتر، قیمت و نحوه تأمین HEM نیز با تیرآهنهای ساختمانی رایج تفاوت دارد و معمولاً باید بر اساس مشخصات دقیق پروژه سفارش‌گذاری شود.
تفاوت HEA، HEB و HEM چیست؟
هر سه مقطع در خانواده تیرآهن هاش قرار می‌گیرند، اما از نظر وزن، ضخامت و مشخصات هندسی با یکدیگر تفاوت دارند.
| نوع هاش | عنوان رایج | ویژگی کلی |
|---|---|---|
| HEA | هاش سبک | سبک‌تر |
| HEB | هاش سنگین | سنگین‌تر و ضخیم‌تر |
| HEM | هاش فوق سنگین | وزن و ضخامت بالاتر |
بنابراین انتخاب بین HEA، HEB و HEM به نوع سازه و بارگذاری بستگی دارد و نمیتوان گفت یک مدل بهصورت عمومی برای تمام پروژه‌ها بهتر است.
تیرآهن IPE بهتر است یا هاش؟
این سؤال پاسخ یکسانی برای همه پروژه‌ها ندارد.
IPE و هاش دو خانواده متفاوت از مقاطع فولادی هستند و انتخاب میان آنها باید بر اساس طراحی سازه، بار واردشده، دهانه، نوع اتصال و سایر مشخصات پروژه انجام شود.
اگر پروژه به تیرآهن رایج برای اسکلت ساختمانی نیاز داشته باشد، IPE یکی از گزینه‌های متداول بازار ایران است. در مقابل، در پروژه‌هایی که به مقاطع بال‌پهن با مشخصات متفاوت نیاز دارند، انواع هاش می‌توانند مورد استفاده قرار گیرند.
بنابراین سنگین‌تر بودن یک مقطع به‌تنهایی دلیل مناسبتر بودن آن نیست؛ مقطع باید متناسب با محاسبات سازه انتخاب شود.
تیرآهن از نظر استاندارد چگونه دسته‌بندی میشود؟
یکی از مهمترین نکات در شناخت انواع تیرآهن، توجه به استاندارد تولید است.
برای نمونه، تیرآهن IPE، INP و انواع هاش دارای استانداردها و مشخصات فنی متفاوتی هستند. منابع فنی بازار، برای IPE استانداردهایی مانند DIN 1025-5 و برای INP استاندارد DIN 1025-1 را ذکر می‌کنند؛ خانواده HEA و HEB نیز در استانداردهای مربوط به تیرآهنهای بال‌پهن تعریف شده‌اند.
به همین دلیل، هنگام خرید باید مشخصات روی برگه آنالیز، گواهی محصول یا اطلاعات کارخانه را با سفارش خود تطبیق دهید.
سایز تیرآهن به چه معناست؟
وقتی در بازار درباره تیرآهن ۱۴، تیرآهن ۱۶، تیرآهن ۱۸ یا تیرآهن ۲۰ صحبت میشود، معمولاً منظور ارتفاع اسمی مقطع بر حسب سانتی‌متر است.
برای مثال، تیرآهن ۱۶ تقریباً در گروه مقاطعی با ارتفاع اسمی ۱۶ سانتی‌متر قرار می‌گیرد.
اما توجه داشته باشید که سایز به‌تنهایی وزن دقیق تیرآهن را مشخص نمی‌کند؛ نوع استاندارد، ضخامت جان و بال و مشخصات مقطع نیز در وزن نهایی تأثیر دارند.
به همین دلیل، برای برآورد هزینه سازه بهتر است علاوه بر سایز، وزن هر شاخه و وزن واحد طول نیز بررسی شود.

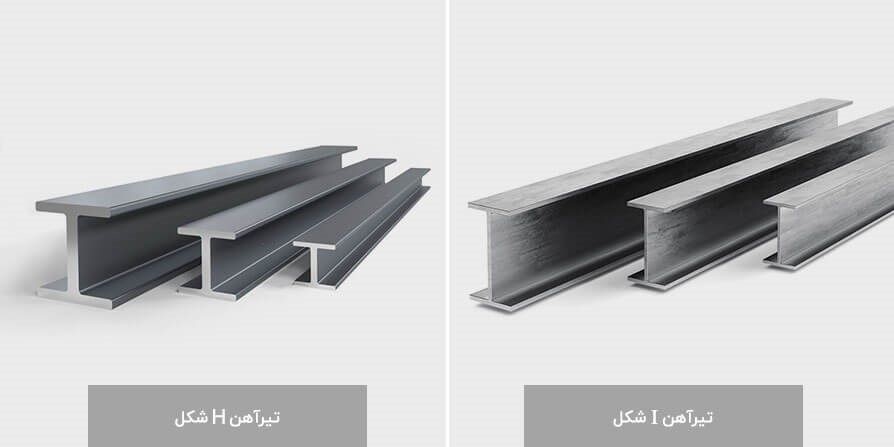

تیرآهن سبک و سنگین چه تفاوتی دارند؟
در بازار آهن، ممکن است یک سایز مشخص از تیرآهن در وزن‌های مختلف عرضه شود. به همین دلیل اصطلاحاتی مانند تیرآهن سبک و سنگین را می‌شنویم.
تفاوت اصلی در وزن و مشخصات واقعی مقطع است. برای خرید، نباید تنها به عنوان «سبک» یا «سنگین» اکتفا کرد؛ بهتر است وزن واقعی محصول، جدول اشتال یا مشخصات کارخانه بررسی شود.
این موضوع اهمیت زیادی دارد، زیرا وزن تیرآهن مستقیماً بر مقدار فولاد مصرفی و در نتیجه هزینه خرید اثر می‌گذارد.
تیرآهنهای مورد استفاده در ساختمان کدام‌اند؟
در پروژههای ساختمانی، انتخاب تیرآهن به طراحی سازه وابسته است؛ اما IPE یکی از مقاطع رایج در اسکلت‌های فلزی ساختمان در ایران محسوب میشود.
در پروژههای خاص‌تر نیز ممکن است از انواع هاش یا سایر مقاطع فولادی استفاده شود.
بنابراین اگر قصد خرید تیرآهن برای ساختمان را دارید، بهتر است ابتدا نقشه و محاسبات سازه مشخص باشد و سپس بر اساس سایز، استاندارد، وزن و برند، خرید انجام شود.
قیمت انواع تیرآهن چگونه تعیین میشود؟
قیمت تیرآهن ثابت نیست و ممکن است در بازه‌های مختلف تغییر کند. از مهمترین عوامل مؤثر بر قیمت می‌توان به موارد زیر اشاره کرد:
- نوع تیرآهن
- سایز
- وزن
- برند و کارخانه
- استاندارد تولید
- میزان عرضه و تقاضا
- قیمت مواد اولیه و شمش فولادی
- شرایط بازار آهن و فولاد
- هزینه حمل‌ونقل
- محل تحویل
به همین دلیل، برای مقایسه قیمت دو تیرآهن باید مطمئن شوید که از نظر نوع، سایز، وزن، برند و شرایط تحویل قابل مقایسه هستند.
خرید انواع تیرآهن از آداک آهن
اگر قصد خرید تیرآهن دارید، قبل از ثبت سفارش مشخصات دقیق موردنیاز خود را تعیین کنید. نوع مقطع، سایز، برند، تعداد شاخه، وزن تقریبی و محل تحویل از اطلاعاتی هستند که می‌توانند به انتخاب دقیق‌تر کمک کنند.
در آداک آهن می‌توانید قیمت و مشخصات انواع محصولات فولادی را بررسی کرده و برای خرید تیرآهن، محصول موردنظر را بر اساس نیاز پروژه انتخاب کنید.
به‌خصوص در خریدهای عمده، مقایسه قیمت روز، وزن واقعی، کارخانه تولیدکننده و شرایط تحویل اهمیت زیادی دارد؛ زیرا اختلاف جزئی در وزن یا قیمت هر کیلوگرم می‌تواند در حجم بالای خرید، تفاوت قابل توجهی در هزینه نهایی ایجاد کند.
جمع‌بندی؛ کدام نوع تیرآهن مناسب است؟
شناخت انواع تیرآهن اولین قدم برای انتخاب مقطع مناسب است. تیرآهنهای IPE و INP از خانواده مقاطع I شکل هستند، در حالی که HEA، HEB و HEM در گروه تیرآهنهای بال‌پهن یا هاش قرار می‌گیرند.
IPE به دلیل رواج بالا یکی از مقاطع شناخته‌شده در بازار ایران است، در حالی که انواع هاش برای پروژه‌هایی که به مقاطع بال‌پهن با مشخصات متفاوت نیاز دارند مورد استفاده قرار می‌گیرند.
اما انتخاب تیرآهن نباید فقط بر اساس اسم یا وزن آن انجام شود. نوع سازه، بارگذاری، سایز، استاندارد، وزن، کارخانه تولیدکننده و مشخصات فنی همگی باید در تصمیم‌گیری لحاظ شوند.
اگر هدف شما خرید است، ابتدا مشخصات موردنیاز پروژه را از روی نقشه و محاسبات سازه مشخص کنید و سپس قیمت روز انواع تیرآهن را بر اساس مشخصات یکسان مقایسه کنید.
سوالات متداول
چند نوع تیرآهن در بازار وجود دارد؟
مهمترین انواع تیرآهن شامل IPE، INP و تیرآهنهای هاش مانند HEA، HEB و HEM هستند. هرکدام از این مقاطع از نظر شکل بال، وزن، ابعاد و کاربرد با دیگری تفاوت دارند.
تفاوت تیرآهن IPE و INP چیست؟
مهمترین تفاوت آنها در شکل بال است. در IPE بالها موازی هستند، اما در INP بالها شیبدار بوده و ضخامت آنها به سمت لبه تغییر میکند.
تیرآهن هاش چیست؟
هاش یا H-Beam نوعی تیرآهن با بالهای پهن است که در خانوادههایی مانند HEA، HEB و HEM تولید میشود. این مقاطع در پروژههای ساختمانی و صنعتی مختلف و بر اساس نیاز سازه استفاده میشوند.
تفاوت HEA و HEB و HEM چیست؟
هر سه از انواع تیرآهن هاش هستند، اما از نظر وزن، ضخامت و مشخصات هندسی متفاوت‌اند. به‌طور کلی HEA در گروه سبک‌تر، HEB در گروه سنگین‌تر و HEM در گروه فوق سنگین قرار می‌گیرد.
برای ساختمان تیرآهن IPE بهتر است یا هاش؟
هیچکدام را نمیتوان بهصورت عمومی برای تمام ساختمانها مناسبتر دانست. انتخاب نوع تیرآهن باید بر اساس محاسبات سازه، میزان بارگذاری، دهانه و مشخصات پروژه انجام شود.
هنگام خرید تیرآهن چه مشخصاتی را باید بررسی کنیم؟
نوع تیرآهن، سایز، وزن، کارخانه تولیدکننده، استاندارد، گواهی محصول، قیمت روز و شرایط تحویل از مهمترین مواردی هستند که قبل از خرید باید بررسی شوند.
